Izvedba temeljnog uzemljivača kod objekta s plivajućim temeljima

Pitanja i odgovori Zgradarstvo i KNX
1

Pozdrav kolege,

radi se o objektu s plivajućim temeljima kod kojih se u prvoj fazi izvodi kompletna hidroizolacija ispod temeljne ploče.

Prema projektu predviđeno je da se temeljni uzemljivač postavi iznad hidroizolacije, unutar temeljne ploče. I nadzorni inženjer potvrđuje takvu izvedbu.

Međutim, smatram da u tom slučaju temeljni uzemljivač ostaje u potpunosti izoliran od zemlje (zbog hidroizolacijskog sloja), čime se dovodi u pitanje njegova funkcija kao uzemljivača.

Molim pojašnjenje:

  1. Smatra li se u ovom slučaju takva izvedba ispravnom prema važećim normama?

  2. Na koji način se osigurava stvarni kontakt s tlom i odgovarajući otpor uzemljenja?

  3. Ne bi li u ovom slučaju bilo tehnički ispravnije izvesti zasebni uzemljivač u tlu (npr. prstenasti uzemljivač oko objekta)?

Zanima me i vaše stručno mišljenje te iskustva iz prakse kod objekata s plivajućim temeljima i potpunom hidroizolacijom.

2

Poštovani,

Ispravno ste zaključili. Uzemljivač položen u temeljnu poču iznad hidroizolacije može poslužiti jedino kao uzemljivač za upravljanje potencijalom u objektu. Zbog visokoomske izolacije uzemljivač nije u dodiru sa zemljom. Zbog toga se mora položiti drugi uzemljivač npr. Prstenasti uzemljivač oko zgrade ili ispod svih hidroizolacija u podložnom (mršavom) betonu. Ako se izvodi dodatni uzemljivač ispod temelja, takav uzemljivač mora imati najmanje istu veličinu oka kao i temeljni uzemljivač. Ulazna točka u objekt mora biti iznad najviše razine vode. Spojevi prstenastog ili dodatnog uzemljivača ispod temelja na odvod moraju biti izrađeni od materijala otpornog na koroziju, na primjer od nehrđajućeg čelika, broj materijala (A4) 1.4571 ili najmanje ekvivalentnog (HRN EN 62561_2 tablica 3.)

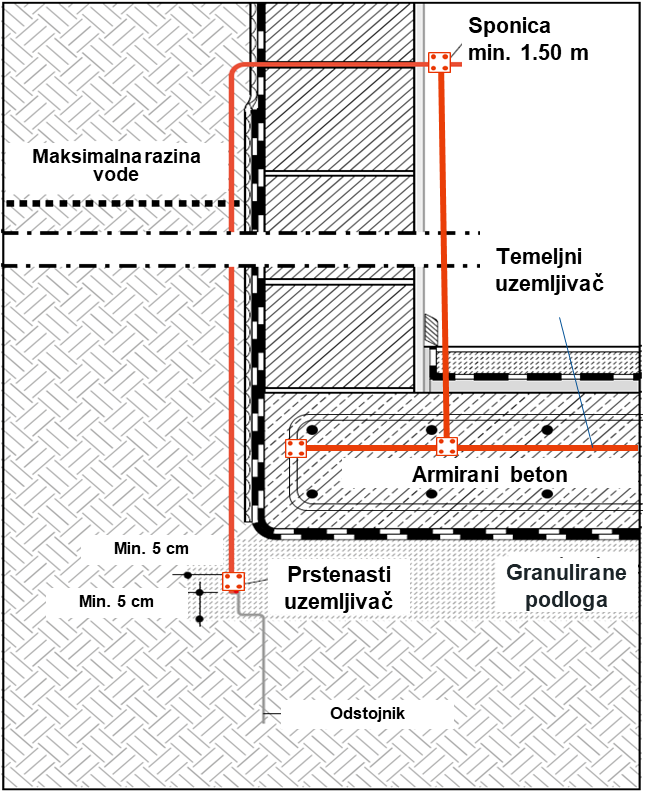

Slika konstrukcije temeljnog uzemljivača

image651×794 241 KB
